Малогабаритный обзорно-поисковый гидролокатор.

Гидролокатор предназначен для использования в составе буксируемых гидролокационных комплексов различного назначения.

Применение гидролокатора наиболее эффективно в следующих видах работ:

    - высокопроизводительные картографические и обзорно-поисковые работы на обширных участках морского дна;
    - использование в качестве средств целеуказания в ходе подводных поисково-спасательных операций;
    - инспекция состояния придонных инженерных сооружений, подводных кабелей и магистральных трубопроводов;
    - мониторинг припортовых акваторий и узкозтей, а также. работы по поиску мин;
    - оценка площадного распределения биоресурсов, железо-марганцевых конкреций и участков дна с выходами газовых факелов.



Созданы разновидности ГБО: низкочастотные (НЧ), класса 100 кГц, и высокочастотные (ВЧ), класса 500 кГц.

Фрагмент эхограммы НЧ ГБО с гидролокационным изображением русла реки шириной около 200 м.

Тактико-технические характеристики ГБО:

Максимальная полоса обзора:

НЧ ГБО 2x550 м
ВЧ ГБО 2x120 м

Разрешающая способность по дальности:

НЧ ГБО 0,3 м
ВЧ ГБО 0,05 м

Разрешающая способность по азимуту:

НЧ ГБО 1,2°
ВЧ ГБО 0,5°

Скорость накопления данных при максимальной детальности регистрации:

НЧ ГБО 1 Мбайт/мин
ВЧ ГБО 8 Мбайт/мин

Точность координатной привязки относительно координат носителя ГБО:

НЧ ГБО ± 5 м
ВЧ ГБО ± 2 м

Преимущественное использование НЧ ГБО - предварительное обследование больших участков дна с высокой производительностью обзора. На этом этапе выявляется общая гидролокационная обстановка в районе поиска и лишь в отдельных случаях возможна идентификация крупных объектов.

ВЧ ГБО предназначен для более детального обследования объектов, отобранных по результатам анализа низкочастотной ГБО-съёмки. На этом этапе, как правило, идентифицируется большинство объектов и/или вырабатываются рекомендации для последующего высокодетального обследования с применением иных средств технического зрения чаще всего фототелевизионных

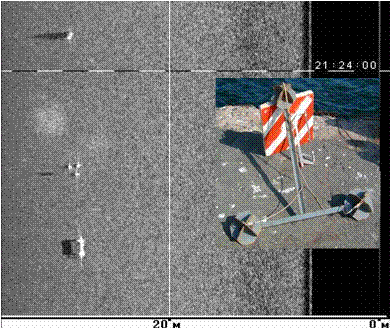

Фрагмент эхограммы ВЧ ГБО с акустическими изображениями искусственных целей двух уголковых отражателей, скреплённых штангой (внизу), конструкции из трёх уголковых отражателей (посередине) и водозаполненной металлической бочки (вверху). Внешний вид металлоконструкции с тремя уголковыми отражателями представлен справа.
