ГИДРОАКУСТИЧЕСКАЯ НАВИГАЦИОННАЯ СИСТЕМА И СИСТЕМА СВЯЗИ

(МТК1.2.06.0.0.00.00ТУ)

1. Основные характеристики

1.1 ГАНС должна обеспечивать определение координат АНПА.
В состав ГАНС должны входить:
  • блок ГАНС УКБ (ультракороткая база)
  • блок ГАНС ДБ (длинная база).
В аварийных случаях приемопередающий блок ГАНС, установленный на АНПА, переходит в режим аварийного маяка и обнаруживаться средствами ГАНС на дистанциях до 10км. В условиях глубокого моря ГАНС ДБ обеспечивает определение координат АНПА на дистанциях до 10км, ГАНС УКБ обеспечивает определение пеленга в диапазоне 0-360°, наклонную дальность пеленгования - до 10 км.
Погрешность определения пеленга -2-3град, погрешность определения дистанции - 0,1%.-0,5% для условий глубокого моря и 0,5-1,0% - для мелкого моря в зависимости от гидрологических условий района работ. Маяки ответчики для оборудования ДБ полигона поставляются в комплекте с АНПА.

Программное обеспечение ГАНС обеспечивает:

  • вычисление координат АНПА в системе координат, связанной с судном-носителем и их пересчет в географическую систему координат,
  • графическое отображение взаимного положения носителя и АНПА в горизонтальной плоскости на экране дисплея в режиме непрерывного наблюдения и в режиме запроса о положении АНПА,
  • документирование текущей информации.
1.2 Гидроакустическая система связи (ГАСС) обеспечивает обмен информацией между АНПА и судном-носителем при нахождении его над АНПА в секторе с углом раскрыва 60 град.
ГАСС обеспечивает одностороннюю передачу данных с АНПА на судно-носитель со скоростью 1000-3000 бит в секунду при вероятности сбоев 10 -10 в зависимости от гидрологических условий района работ.
ГАСС также обеспечивает двухсторонний обмен информацией между АНПА и судном-носителем (СН) в режимах телеуправления и телеметрии при числе команд и передаваемых параметров до 10 со скоростью до 100бит в секунду.

2. Комплектность

Комплектность поставки ГАНС и ГАСС в составе комплекса АНПА

Обозначение

Наименование

Функциональное назначение

количество

Аппаратура штатно установленная на борту судна

МТК1.2.06.1.0.00.00

Судовой блок контроля и управления ГАНС и ГАСС

Отображение данных, управление и контроль

1

Аппаратура, выставляемая с борта судна

МТК1.2.06.2.0.00.00

Буксируемый антенный модуль (БАМ),

Прием-передача данных  и сигналов

1

МТК1.2.06.3.0.00.00

Резервная  судовая гидроакустическая антенна

Аварийный аналог БАМ

1

МТК1.2.06.4.0.00.00

Маяки-ответчики

Оборудование навигационной базы ГАНС ДБ

3

Аппаратура, штатно установленная на АНПА:

МТК1.1.06.1.0.00.00

приемопередатчик ГАНС-ДБ

Прием-передача сигналов ГАНС и низкоскоростной ГАСС

2

МТК1.1.06.2.0.00.00

передатчик ГАСС

Передача данных высокоскоростного ГАСС

1

МТК1.1.06.3.0.00.00

аварийный блок ГАНС

Передача сигналов ГАНС

1

Покупное оборудование

Катушка с кабель –тросом КГ-7 длиной 1500м для БАМ.

1

Вьюшка с кабель –тросом КГ-1 длиной 200м для резервной антенны.

1

Судовая лебедка для работы с БАМ

1

Документация

МТК1.2.06.0.0.00.00РЭ1

Руководство по эксплуатации. Часть 1. Использование по назначению

1

МТК1.2.06.0.0.00.00РЭ2

Руководство по эксплуатации. Часть 2. Техническая эксплуатация

1

3. Конструктивные требования

Антенные части систем ГАНС и ГАСС судна-носителя выполнены в виде единого буксируемого модуля. Обеспечена возможность использования буксируемой антенны как в режиме буксировки судном-носителем, так и при дрейфе судна носителя.

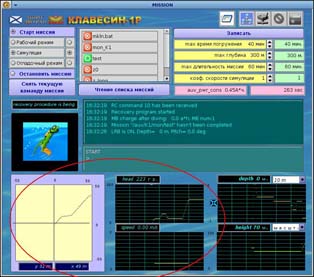

Результаты имитационной прогонки миссии на борту АНПА. Красным кружком обведены результаты выполнения команд

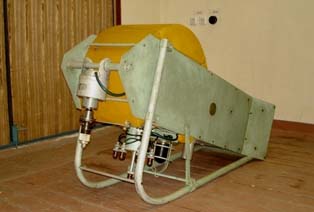

Буксируемый антенный модуль

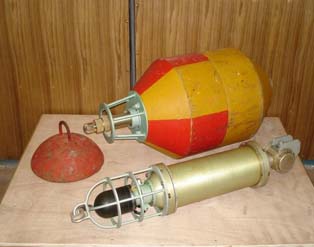

Маяк-ответчик (комплект)

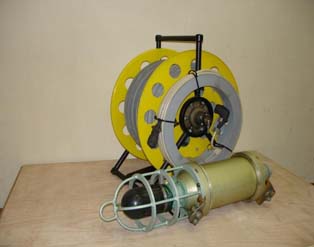

Резервная судовая антенна

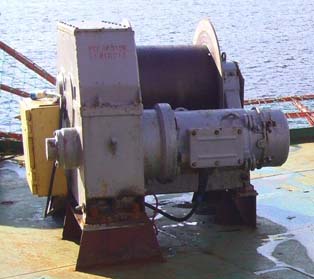

Лебедка буксировочного кабель-троса
