ГИДРОЛОКАТОРЫ БОКОВОГО ОБЗОРА (МТК1.1.09.2.0.00.00ТУ)

1. Основные характеристики

ГБО состоит из: низкочастотного (НЧ) и высокочастотного (ВЧ) гидролокаторов бокового обзора. НЧ и ВЧ ГБО идентичны по принципу действия и общей конфигурация, но различаются по техническим характеристикам.

2. ГБО должны обеспечивать:

  • выполнение обзорно-поисковых работ при скорости движения АНПА до 1,5 м/с.
  • возможность применения в режимах кругового и секторного обзора в НЧ и ВЧ диапазонах.
  • запись и накопление всей регистрируемой ГБО-информации на бортовом накопителе САЗ с возможностью ее воспроизведения, обработки и привязки к маршруту следования АНПА в течение всего времени работы.
  • продолжительность накопления ГБО-информации, соответствующую назначенному максимальному времени работы АНПА за одно погружение (10 суток)
  • возможность выделения объектов для детального обследования путем пост-обработки гидролокационных данных на борту судна-носителя.
  • возможность переноса в интерактивном режиме координат произвольных выделенных объектов из эхограммы ГБО на электронный планшет и в текстовую документацию.

3. Технические характеристики

    Предельная рабочая глубина, м
    6000
    Полоса обзора, м, не менее
    НЧ ГБО 2x375
    ВЧ ГБО 2x80
    Разрешающая способность по дальности, м
    НЧ ГБО 0,5
    ВЧ ГБО 0,05
    Разрешающая способность по азимуту, град
    НЧ ГБО 1,8
    ВЧ ГБО 0,7

4. Комплектность

Комплектность поставки ГБО

Наименование изделия

Кол–во

Заводской номер

примечание

Гидролокаторы бокового обзора



МТК1.1.09.2.0.00.00



Герметичный контейнер с электронным блоком НЧ ГБО

1





Герметичный контейнер с электронным блоком ВЧ ГБО

1





Платы приемопередатчиков НЧ ГБО

2



ЛБ+  ПБ

Платы приемопередатчиков ВЧ ГБО

2



ЛБ+  ПБ

Приемопередающая антенна НЧ ГБО

2





Приемопередающая антенна ВЧ ГБО

2





Информационно-управляющий блок ВЧ/НЧ ГБО

1





Бортовой компьютер САЗ (Lippert)







Программное обеспечение







Руководство по эксплуатации. Часть 2, подраздел 092, гидро­локаторы бокового обзора



МТК1.1.09.2.1.00.00РЭ2



Технические условия



МТК1.1.09.2.1.00.00ТУ

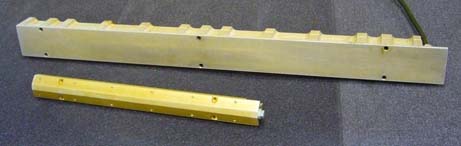

Антенны НЧ и ВЧ ГБО



Накопитель ГБО (в составе блока САЗ)
Электронный блок НЧ и ВЧ ГБО
