ДОННЫЙ ПРОФИЛОГРАФ (МТК1.1.10.1.0.00.00ТУ)

1. Основные характеристики

Донный профилограф (ДП) обеспечивает:
  • акустическое профилирование грунта при скорости движения до 1,5 м/с.
  • акустическое профилирование грунта при высоте над грунтом до 50 м.
  • запись и накопление всей регистрируемой информации на бортовом накопителе.
Дальность действия и разрешающая способность по углу и дистанции соответствует приведенному к одному метру уровню излучения 4000 Па, рабочей полосе частот 2,5 - 7 кГц, ширине характеристики направленности антенны ( в поперечном, относительно оси АНПА, направлении) на нижней частоте не более 70° , на верхней - не более 30°.

2. Комплектность

Наименование изделия

Кол-во

Обозначение изделия

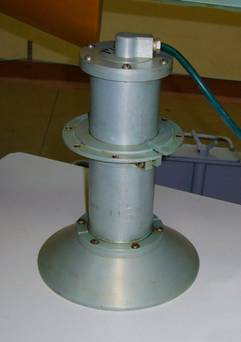

акустическая антенна

2

МТК1.1.10.1.3.00.00

модуль приемопередатчика

1

МТК1.1.10.1.2.01.00

плата цифровой обработки сигналов

1

МТК1.1.10.1.2.02.00

плата преобразователя USB«RS485

1

МТК1.1.10.1.2.03.00

Руководство по эксплуатации. Часть 1. Использование по назначению



МТК1.1.10.1.0.00.00РЭ1

Руководство по эксплуатации. Часть 2. Техническая эксплуатация



МТК1.1. 10.1.0.00.00РЭ2

Технические условия



МТК1.1. 10.1.0.00.00ТУ

Программное обеспечение

1

МТК1.1.10.1.0.00.00



Приёмо-передающий модуль
Электронный блок и накопитель данных (блок САЗ)
Установка антенн в АНПА
