СИСТЕМА ЭНЕРГООБЕСПЕЧЕНИЯ (МТК1.1.02.0.0.00.00ТУ)

1. Основные характеристики

Система энергообеспечения (СЭ) АНПА состоит из 4-х батарей-модулей.

Батарея-модуль состоит из 14 литий-ионных аккумуляторов ЛИКГЦ-130С, соединенных по параллельно-последовательной схеме, и снабжена автоматическим зарядным устройством (для поочередной зарядки каждой батареи), размещаемым на носителе, и встроенного в нее устройства автоматического контроля заряда, разряда, мониторинга состояния батареи и нивелирования разбаланса напряжения на аккумуляторах.
СЭ АНПА представляет собой совокупность батарейных модулей и устройств сопряжения, установленных на борту АНПА, обеспечивающих независимое поочередное подключение батарей к двум основным нагрузкам: движительно-рулевому комплексу (ДРК) и остальным системам по командам системы программного управления (СПУ), а также обеспечивающих подключение каждой батареи к индивидуальному герморазъему заряда, что позволяет организовать независимый заряд каждой батареи на борту АНПА.

СЭ обеспечивает:

  • бесперебойное переключение с одной батареи на другую для систем,
  • защиту от одновременного подключения к нагрузке для ДРК,
  • защиту от перегрузки, перегрева батарей,
  • защиту от переразряда и перенапряжения элементов батарей,
  • измерение тока разряда-заряда, напряжения и температуры каждого элемента батарей,
  • расчет емкости разряда-заряда.

2. Комплектность

Наименование изделия

Количество

Обозначение изделия

Батарейный модуль

4

МТК1.1.02.1.1.00.00

Устройство сопряжения

4

МТК1.1.02.1.2.00.00

Зарядное устройство УЗ-24/60

1

ЗОНД.2.899.001 ПС

Кабель заряда

1

МТК1.2.01.4.0.00.00

Устройство загрузки БМ в АНПА

1

МТК1.3.06.0.0.00.00

Руководство по эксплуатации. Часть 2. Техническая эксплуатация

1

МТК1.0.00.0.0.00.00РЭ2

Технические условия

1

МТК1.1.02.0.0.00.00ТУ




Аккумуляторные батареи и устройство
арядное

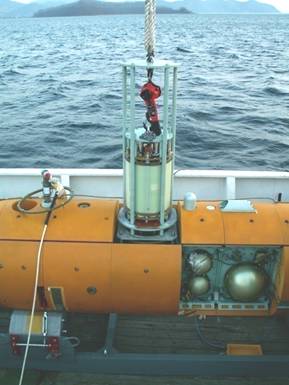

Загрузка аккумуляторной батареи в
АНПА
