ЭЛЕКТРОМАГНИТНЫЙ ИСКАТЕЛЬ (МТК1.1.09.3.0.00.00ТУ)

1. Основные характеристики

Электромагнитный искатель (ЭМИ) состоит из:

  • 4 электрода передающих антенн (дипольных излучателей ДИ);
  • 4 электрода приемных антенн (дифференциальных приемников ДП);
  • блок электроники ЭМИ (БЭ ЭМИ), установленных на борту АНПА и управляемых по командам системы программного управления (СПУ).

Электромагнитный искатель МТК1.1.09.3.0.00.00 обеспечивает обнаружение электропроводных объектов и определение положения АНПА относительно протяженного электропроводного объекта ПО (кабеля или трубопровода), а именно - фиксирование моментов прохождения над ПО и определение угловой ориентации АНПА относительно ПО в моменты прохождения над ним или вблизи при отстоянии АНПА от грунта до 2 метров.

2. Комплектность



Наименование изделия

Кол–во



Заводской номер

примечание

Блок электроники ЭМИ

1

МТК1.1.09.3.2.00.00



излучающий электрод

4

МТК1.1.09.3.3.00.00



приемный электрод

4

МТК1.1.09.3.4.00.00



герморазъединитель электрода

2





Компенсатор давления ЭМИ

2

МТК1.1.01.4.0.06.00



Руководство по эксплуатации. Часть 2. Техническая эксплуатация

1

МТК1.0.00.0.0.00.00РЭ2



Технические условия

1

МТК1.1.05.0.0.00.00ТУ



Программное обеспечение










Электронный блок

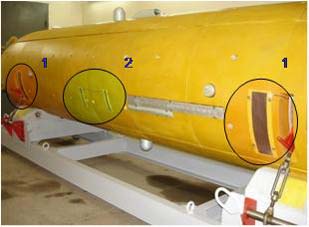

Размещение антенн ЭМИ на АНПА
1-излучающие, 2-приемные (правый борт
АНПА)
